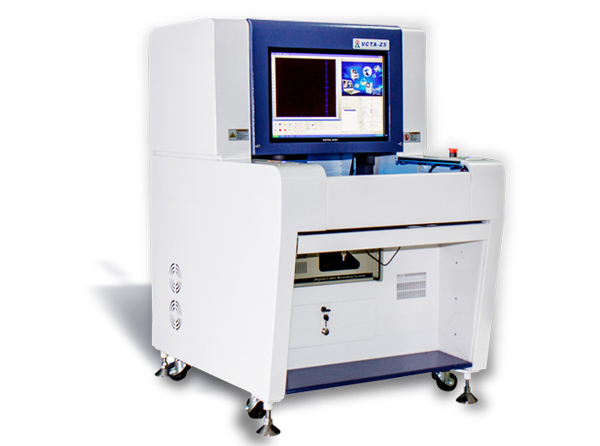

VCTA-Z5(離線AOI)
熱門應用：缺件、偏移、立碑、側立、多錫、少錫、件反、錯件等檢測
外觀尺寸：905mmx1080mmx1350mm(WxDxH)
綜述：Z5是離線型的AOI設備，國內首創可檢測插件組件正面信息，獨有專利技術的Z軸調節控制系統，可以檢測插件組件外觀狀態。適用于生產在線的多個質量控制位置，回流焊接后PCBA的工藝品質檢查，以及手插件波峰焊接后的檢查
- 我要咨詢?nèi)珖赓M(fèi)試用400-9024-816
功能特點| DETAILS
-

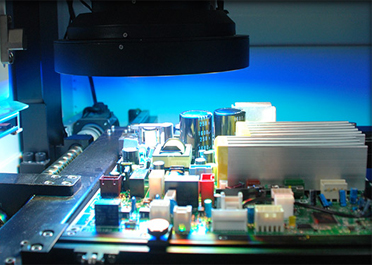

01.首創可檢測插件組件
Z軸可調高度 獨有專利技術的Z軸調節控制系統，可以檢測插件組件外觀狀態,可識別組件高度：1mm～50mm。
-
-

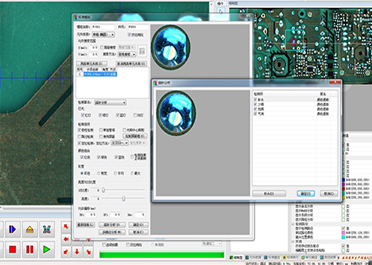

02.多功能型的智能型AOI
高清晰的工業攝像系統,時刻捕捉質量缺陷獨創的正反面自動識別系統，以及自動原點校正，打開了脫機AOI自動化的新紀元,應用于多拼板場合的多MARK校正、多條形碼數據庫及應用于打叉板的多板跳躍功能，更方便您的制程和測試。
-
-

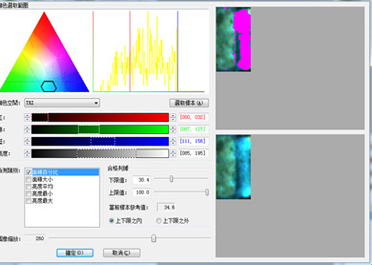

03.智能顏色提取分析技術
獨創的顏色提取分析技術通過對拍攝圖像的特微顏色提取，在根據標準樣板設定特微色彩的面比重比率，來進行圖像的分析及處理，從而更準確的提取需要檢測的內容，檢測精度更高。
-
-

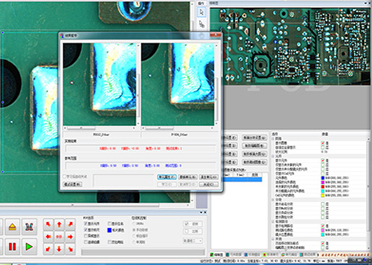

04.智能錫珠檢測算法
板面顏色、亮度及錫珠的形狀顏色特征進行分析運算通過對板面顏色、亮度及錫珠的形狀顏色特征進行分析運算，對基板上的錫珠進行檢測分析，可以對單獨元器件的錫珠進行檢測，也可以通過對基板整體畫框進行整板上的錫珠檢測。
-
-

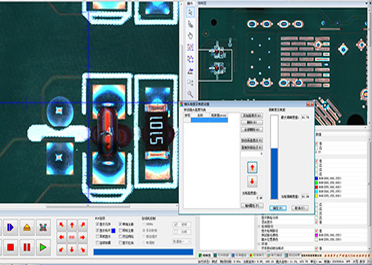

05.單框多算法
多種算法的綜合應用大大提高產品檢測的直通率和降低誤判率，測試效果更佳。 采用單個檢測框，實現多個檢測算法的融合，通過不同角度的分析原理對產品的質量進行分析檢測。
-
檢測場景| DETECTION SCENE
- 軍工醫療
-
-
-
- 手機通訊
-
-
-
- 控制主板
產品參數| PARAMETER
| 型號： | VCTA-Z5 |
| PCB尺寸： | 50mm×50mm~330mm×480mm |
| 最小測量尺寸： | 0201&0.3mmchip |
| 檢測項目： | 缺件、偏移、斜歪、立碑、側立、翻件、極反、錯件、破損、連錫、錫多、錫少、空洞、斷路、污染等 |
| 分辨率： | 12微米 |
| 檢測速度： | 0.17秒/FOV |
| 相機： | 300萬像素CCD高速彩色攝像機 |
| 照明系統： | RGB三色環形LED結構光源，輔助同軸光源 |
| SPC： | 完整的統計軟件 |
| 板彎： | ＜2mm |
| PCB厚度： | 0.5~2.5mm |
| 驅動系統： | 交流伺服系統 |
| Z軸可調高度： | 50mm~90mm |
| 可識別元件高度： | 1mm~60mm |
| 重復性： | ＜10um |
| 外觀尺寸： | 905（W）×1080（D）1350（H） |
| 重量： | 500KG |
| 氣源： | 5KGf/cm²（0.5Mpa） |
| 供應電源： | 200-230VAC 50Hz/60Hz |
